Product Introduction
Advantages and Features
可采用电动机、水轮机、柴油机驱动。采用水轮机 / 柴油机驱动时，无需电源，就地操作正常启动；
通过泡沫液泵注入泡沫液的供给方式使得装置工作压力和流量有较大的适应范围；
PLC控制柜控制，操作形式简单；
平衡阀动态调节泡沫液出液量，保证精确的混合比；
装置可适用任何类型的泡沫灭火剂。
Product Introduction

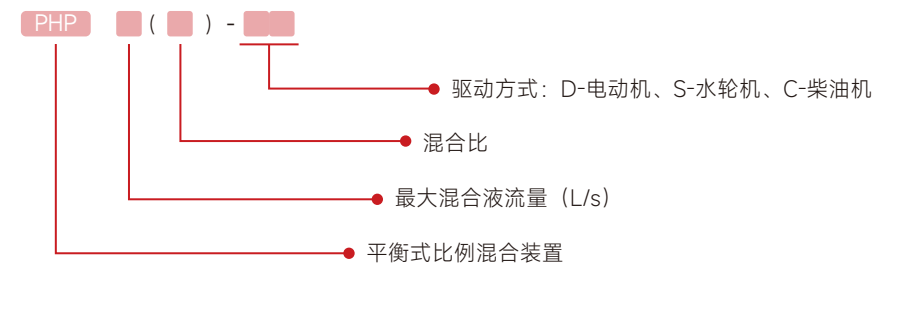

型号说明
主要组件
泡沫液泵组
泡沫液泵
沫液泵采用高性能的齿轮泵，用来输送泡沫液，齿轮泵与离心泵、螺杆泵、螺旋转子泵相比更适应泡沫液的特性。
采用齿轮泵的优点
适合任何粘度的泡沫液。
在无介质情况下能够承受10分钟干运行。
使用耐腐蚀材质、防腐蚀性能优异。
转速低，对泡沫液的搅动、剪切小。
泡沫液泵驱动装置
平衡式比例混合装置可以选用电动机、水轮机、柴油机等动力装置驱动。
推荐使用电动机驱动泡沫液泵与水轮机驱动泡沫液泵的组合。
水轮机驱动泡沫液泵工作时会损耗消防供水，在选择水轮机驱动时需增加消防水供应量。
水轮机耗水量
| 混合比 | 装置供水量 | 耗水量 |
| 3% | ≥115%最大混合液流量 | ≤15%当前混合液流量 |
| 6% | ≥120%最大混合液流量 | ≤20%当前混合液流量 |
平衡阀与比例混合器
平衡阀和比例混合器是平衡式比例混合装置重要的组成部件。
平衡阀通过消防供水压力和泡沫液供给压力实时自动调节，使装置内部压力和消防管网压力达到动态平衡。
比例混合器与平衡阀共同工作，保证设备运行时精确的混合比。
组件材质
平衡阀、泡沫液泵、比例混合器可选用锡青铜、不锈钢304、316L等耐腐蚀材料。
锡青铜材质的优点
耐腐蚀性能更强
硬度更高，更耐磨
散热更快，干摩擦时温升小
泡沫液储罐
用于储存泡沫液的储罐为常压罐，常用不锈钢 304 及以上材料。储罐结构型式可根据客户实际需求进行定制。
一套平衡式比例混合装置可以使用多台泡沫液储罐。使用多罐时可串联储罐增大泡沫液的储量，也可并联储罐存储不同种类的泡沫液，通过控制阀门开关选择使用不同种类的泡沫液来进行灭火。
控制柜
控制设备的启动与停止，可与用户的中心控制室、火灾报警设备连接实现远程 / 自动控制。

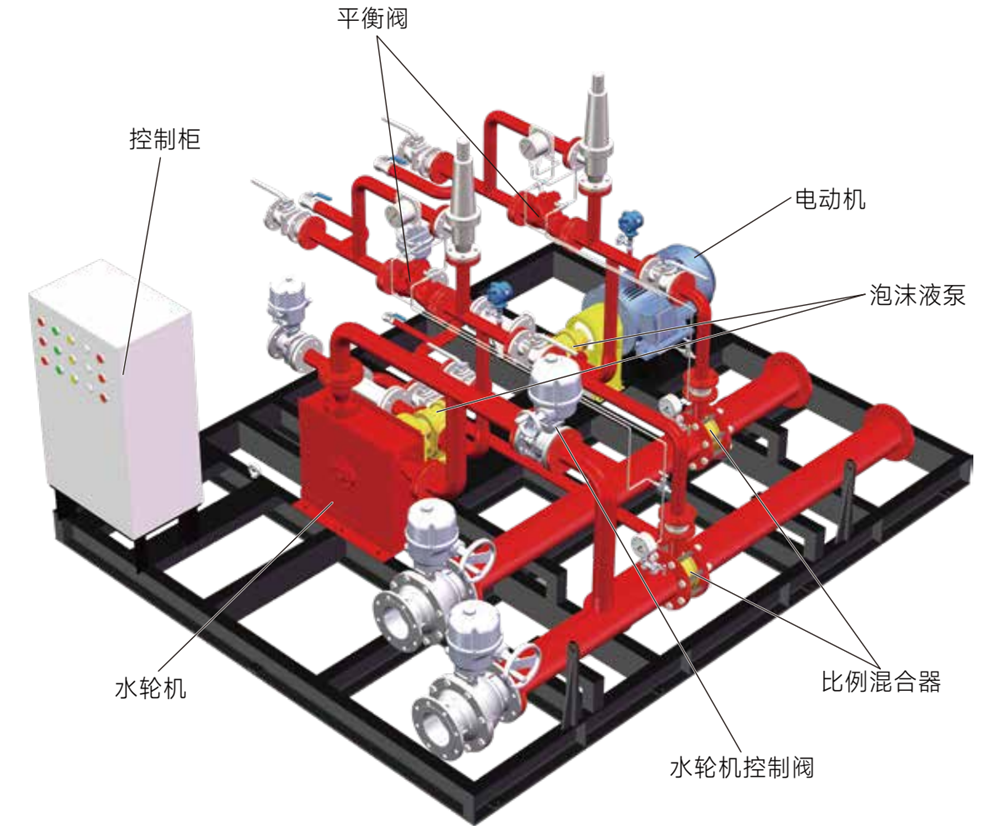

平衡式比例混合装置系统组成图
控制功能
手动方式 : 人工启动和停止主用泵组和备用泵组以及相应电动阀。
远程方式 : 接收远程火警信号自动启动电动机泡沫液泵组 , 如主用泵组发生故障可自动切换启动备用泵组。
远程通讯 : 根据客户要求可选择接口方式 , 有无源干接点和 RS485 通讯接口、光纤接口等多种方式选择，通讯协议有 MODBUS RTU、Ethernet 等。
状态显示 : 主用泵组运行、备用泵组运行、进液阀开到位和关到位、水轮机控制阀开到位和关到位等显示。
故障报警 : 主用泵组故障、主用泵组出口压力低、备用泵组出口压力低、泡沫液液位低。
其 他 : 根据具体要求增加、变动的控制功能：如双电源自动切换、触控显示屏、其他控制方式等。
工作原理
当有火情发生时 , 消防水泵启动 , 提供消防压力水 , 启动装置上的比例混合器进口电动阀、进液电动阀、驱动机 ( 电动机或水轮机，启动水轮机时打开水轮机进口电动阀 )，驱动机带动泡沫泵运转，泡沫液泵抽取泡沫原液并进行增压，增压后的泡沫液一部分经过节流孔板进入比例混合器与消防压力水进行混合形成泡沫混合液，另一部分泡沫液通过平衡阀回流至泡沫液储罐内。通过平衡阀、节流孔板及比例混合器的相互配合，使得适量的泡沫液进入比例混合器进行混合，确保精确的混合比。

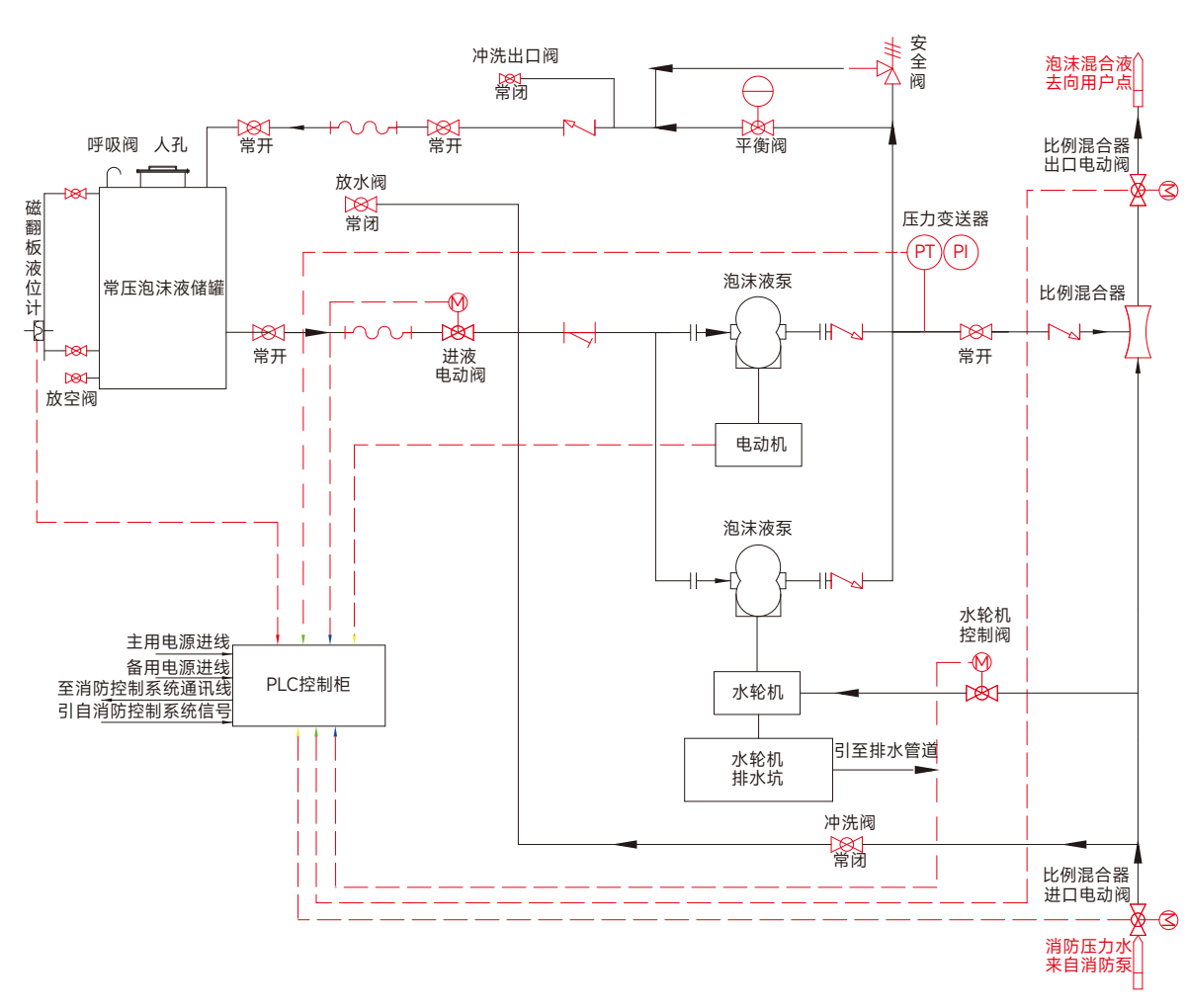

平衡式比例混合装置工作原理图
备注：1.泡沫液泵驱动型式有水轮机、电动机及柴油机
2.此原理图为单套系统，具体可根据客户要求变更。
Technical parameters
| 型号 | 混合比 (%) | 流量范围 (L/s) | 工作压力 (MPa) | 压力降 (MPa) | 比例混合器 通径 |
| PHP 64（3%）-DS/K | 3 | 4 ～ 64 | 0.6～1.6 | ≤0.15 | 100 |
| PHP100（3%）-DS/K | 3 | 4 ～ 100 | 0.6～1.6 | ≤0.15 | 150 |
| PHP160（3%）-DS/K | 3 | 8 ～ 160 | 0.6～1.6 | ≤0.15 | 200 |
| PHP220（3%）-DS/K | 3 | 8 ～ 220 | 0.6～1.6 | ≤0.15 | 200 |
| PHP300（3%）-DS/K | 3 | 8 ～ 300 | 0.6～1.6 | ≤0.20 | 250 |
| PHP 64（3%）-SS | 3 | 4 ～ 64 | 0.6～1.6 | ≤0.15 | 100 |
| PHP100（3%）-SS | 3 | 4 ～ 100 | 0.6～1.6 | ≤0.15 | 150 |
| PHP160（3%）-SS | 3 | 8 ～ 160 | 0.6～1.6 | ≤0.15 | 200 |
| PHP220（3%）-SS | 3 | 8 ～ 220 | 0.6～1.6 | ≤0.15 | 200 |
| PHP300（3%）-SS | 3 | 8 ～ 300 | 0.6～1.6 | ≤0.20 | 250 |
| PHP 64（3%）-DS | 3 | 16 ～ 64 | 0.6～1.2 | ≤0.15 | 100 |
| PHP 64（6%）-DS | 6 | 16 ～ 64 | 0.6～1.2 | ≤0.15 | 100 |
| PHP 80（3%）-DS | 3 | 24 ～ 80 | 0.6～1.2 | ≤0.15 | 100 |
| PHP 80（6%）-DS | 6 | 24 ～ 80 | 0.6～1.2 | ≤0.15 | 100 |
| PHP120（3%）-DS | 3 | 50 ～ 120 | 0.6～1.2 | ≤0.15 | 150 |
| PHP160（3%）-DS | 3 | 32 ～ 160 | 0.6～1.2 | ≤0.15 | 200 |
| PHP 64（3%）-DD×2 | 3 | 20 ～ 64 | 0.6～1.2 | ≤0.15 | 100 |
| PHP 64（3%）-DC | 3 | 25 ～ 64 | 0.6～1.2 | ≤0.15 | 100 |
| PHP110（6%）-DC | 6 | 50 ～ 110 | 0.6～1.2 | ≤0.15 | 150 |
| PHP120（3%）-DC | 3 | 50 ～ 120 | 0.6～1.2 | ≤0.15 | 150 |
| PHP160（3%）-DC | 3 | 80 ～ 160 | 0.6～1.2 | ≤0.15 | 200 |
| PHP180（6%）-DC | 6 | 120 ～ 180 | 0.6～1.2 | ≤0.15 | 200 |
注：以上为常见型号的性能参数，其它具体型号可与我公司联系。
