1. 产品简介

1.1 室外箱式消火栓是一种与供水管路连接，由调压阀组、箱体、及消防箱内相关消防配置等组成。其中调压阀组主要由本体、接管、阀体、自动排放余水装置、阀杆、导杆、阀瓣等部件组成，且具有防冻自泄、调压等功能。

1.2 室外箱式消火栓可安装在石油化工企业、储罐区、机场、港口码头等场所，实现远距离扑灭火灾的目的。使用方便，迅速、效率高。

2. 产品分类

2.1 室外箱式消火栓按其结构型式分为两种类型：室外箱式消火栓--Ⅰ型、室外箱式消火栓--Ⅱ型

2.2 室外箱式消火栓--Ⅰ型：调压阀组与箱体为一体型组装结构，中间无需连接支管即可实现对室内消火栓、水带、水枪等消防设备供水的目的。
详细结构图见：图1

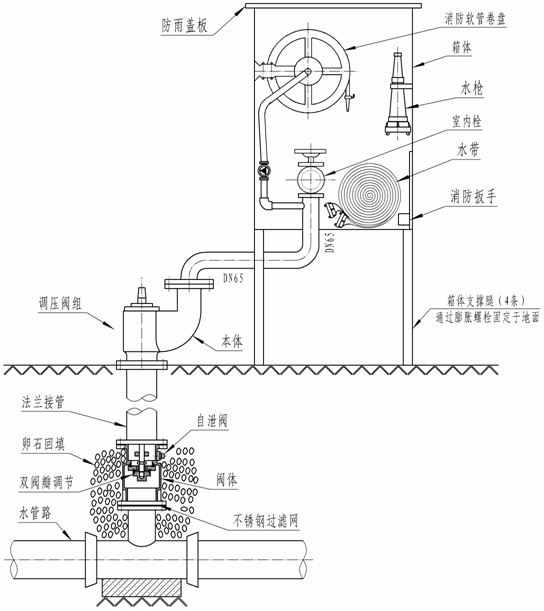

图1  室外箱式消火栓--Ⅰ型

2.2 室外箱式消火栓--Ⅱ型：调压阀组与箱体为分体型组装结构，中间需加入连接支管才能实现对室内消火栓、消防软管卷盘、水带、水枪等消防设备供水的目的。详细结构图见：图2

图2  室外箱式消火栓--Ⅱ型

产品尺寸参考图

3. 室外箱式消火栓与管网连接法兰尺寸说明
