Product Introduction
泡沫喷雾控制阀组由雨淋报警阀、信号蝶阀、电磁阀、比例混合器、压力开关、水力警铃、控制阀门及管道等组成。整个阀组结构紧凑、安装简易、性能可靠、适用的压力及流量范围广，在供水与供泡沫液压差变化较大的情况下仍能保持稳定的混合比。泡沫喷雾控制阀组在接收到消防控制信号后启动，将主水管内消防水和泡沫管内泡沫液持续混合成泡沫混合液，供给泡沫喷头扑灭保护区内火灾。特别适用于地下车库等密闭空间。
Product Introduction

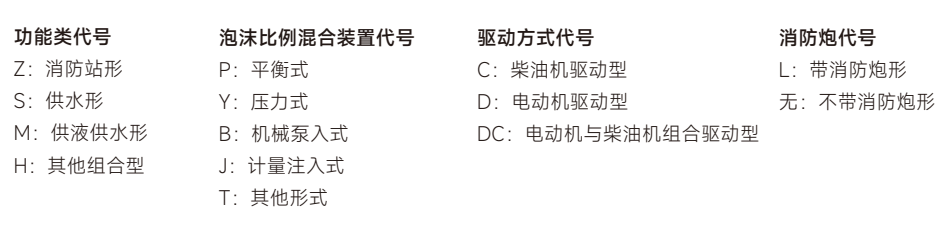

型号说明
结构组成
装置由雨淋报警阀、比例混合器、信号蝶阀、平衡阀、供液电磁阀、外箱等部件组成，进出水管通过沟槽管件与进出水端连接；泡沫管道入口通过活接与泡沫主管相连；排水统一汇入试验管路排水端，试验排水管的出水口通至箱体底板下预埋的排水管地漏口。
工作原理
备用状态：
控制阀组中各阀件处于侍应状态，雨淋报警阀电磁阀、泡沫液控制电磁阀处于关闭状态、信号蝶阀处于开启状态、压力开关与消防控制中心之间的电路联接正常。雨淋报警阀入口压力表及控制腔压力表（显示供水侧水压）指针位置处于正常范围内。出口压力表显示为 0。
工作状态：
发生火灾时，雨淋报警阀和泡沫液控制电磁阀在接收到消防控制中心报警控制器发出的启动电信号后迅速开启，压力开关动作启动消防水泵和泡沫原液泵，水经过雨淋报警阀后进入比例混合器的进水口，泡沫液流经泡沫液控制球阀、控制电磁阀、平衡阀后流入比例混合器的泡沫液入口，比例混合器将水和水成膜泡沫液混合后送至管网，管网上喷头喷洒出泡沫水雾扑灭隧道火灾。
紧急状态：
当远程电控制失灵或发现火灾时自动启动尚未开启时，可在现场手动打开雨淋报警阀紧急启动球阀和泡沫液控制电磁阀，进行手动应急启动。
Technical parameters
| 项目 | 参数 | 项目 | 参数 |
| 公称直径（mm） | 进出水管路：DN100 | 阀箱材质 | Q235/304 |
| 供液管直径（mm） | 进泡沫液管路：DN25 | 阀箱外形尺寸 | 1200×1000×450 |
| 混合比（%） | 3 | 信号蝶阀触点容量 | 2A24VDC/3A250VAC |
| 混合液流量（L/s） | 64 | 压力开关触点容量 | 2A24VDC/3A250VAC |
| 工作压力范围（MPa） | 0.6~1.6 | 泡沫液控制电磁阀 | DC24V，11W，常闭型 |
| 最大工作压（MPa） | 1.6 | 雨淋阀启动电磁阀 | DC24V，11W，常闭型 |
